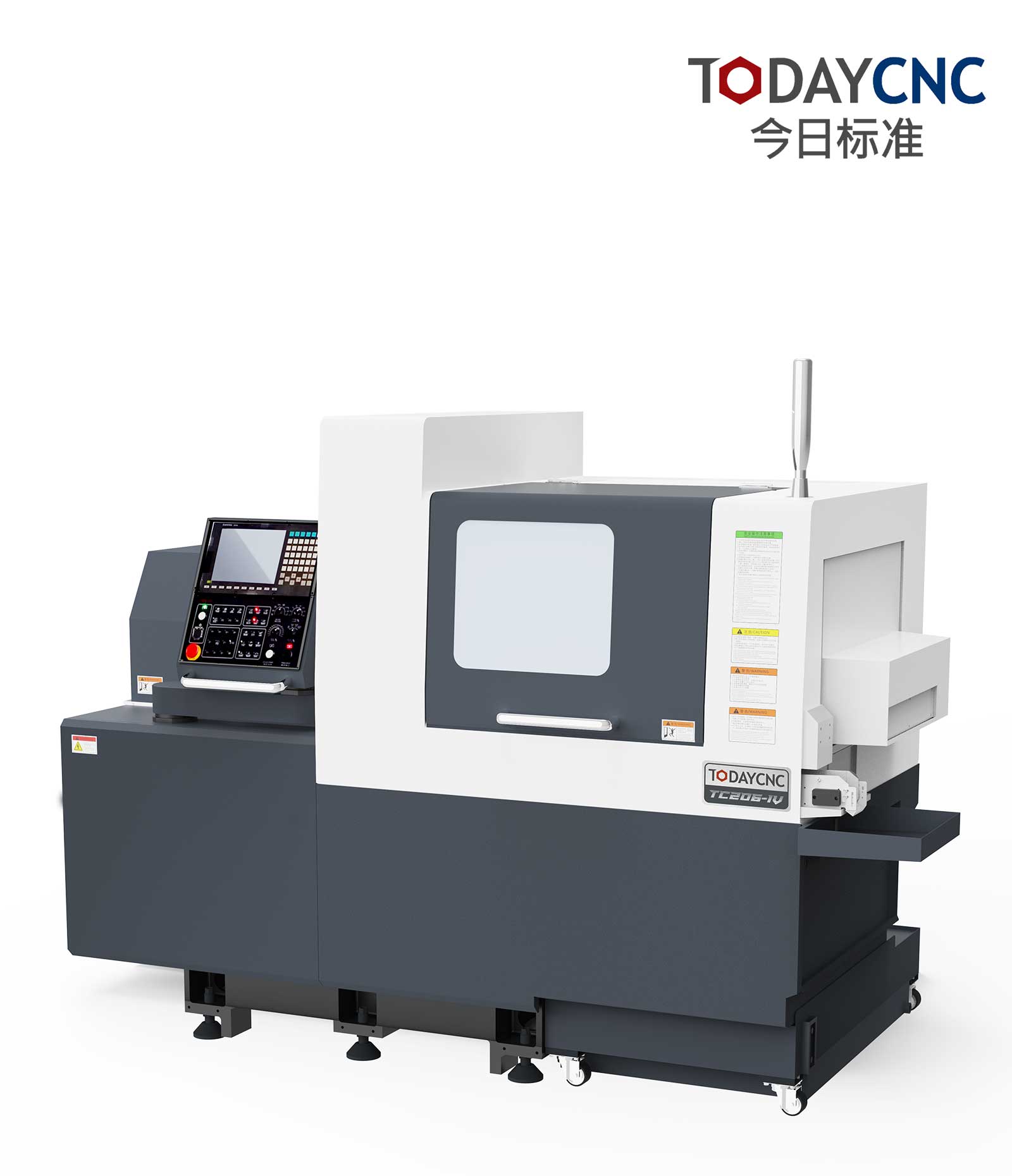

双主轴走心机TC206

各轴配用进口高精密直线导轨、滚珠丝杆及精密轴承。采用同步导套结构，实现高速、高精度加工。

产品优势：
1、有导套与无导套灵活切换，满足不同加工工艺要求。
2、关键部件含气密封结构，防油防渣，提高使用寿命及稳定性。
3、选用大扭矩电机，高刚性大强度各轴滑台及刀具安装座，满足大切削量，加工效率高。
4、高扩展性，刀具数量配置根据工艺搭配，性价比高。
5、超长Z轴配置，一次装夹最大加工长度245mm。

立即咨询

产品介绍
详细参数
加工案例
售后服务

技术参数表

型号			TC206-1	TC206-2	TC206-3		TC206-4
参数			6轴，双主轴	6轴，双主轴	6轴，双主轴		6轴，双主轴
NC系统			SYNTEC 220TB	SYNTEC 220TB	SYNTEC 220TB		SYNTEC 220TB
机床额定功率		kw	15	15	15		15
加工范围
最大加工直径		mm	φ20	φ20	φ20		φ20
有导套		mm	230	230	230		230
无导套		mm	2D	2D	2D		2D
最大刀具安装数量			22	23	25		26
主/背轴
主轴功率		kw	2.2/3.7	2.2/3.7	2.2/3.7		2.2/3.7
背轴功率		kw	2.2/3.7	2.2/3.7	2.2/3.7		2.2/3.7
主/背轴转速		rpm	10000/10000	10000/10000	10000/10000		10000/10000
主轴最大通孔直径		mm	φ27	φ27	φ27		φ27
背轴最大夹持直径		mm	φ20	φ20	φ20		φ20
背轴最大通孔直径		mm	φ27	φ27	φ27		φ27

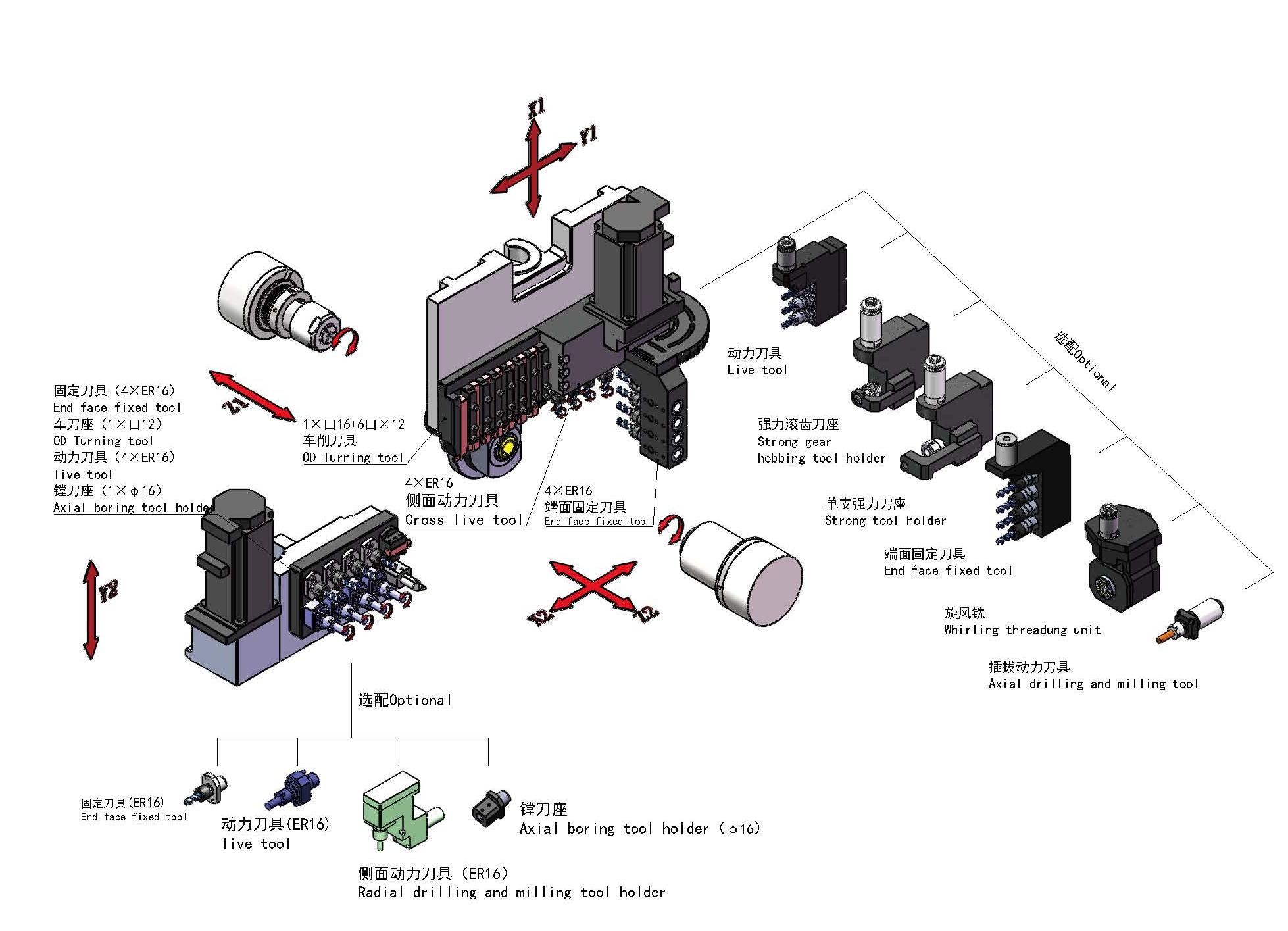

主轴刀具
①车削刀具	数量×型号		6×▢12	6×▢12	6×▢12		6×▢12
②侧面动力刀具	数量×型号		4×ER16	4×ER16	4×ER16		4×ER16
	钻孔直径	mm	φ10	φ10	φ10		φ10
	螺纹加工（攻丝/板牙）		M6	M6	M6		M6
	动力头转速	rpm	5500	5500	5500		5500
	动力头功率	kw	1	1	1		1
③端面固定刀具	固定数量×型号		4×ER16	4×ER16	4×ER16		4×ER16
	Fixed 钻孔直径	mm	φ10	φ10	φ10		φ10
	螺纹加工（攻丝/板牙）		M8	M8	M8		M8
④端面动力刀具	数量×型号		×	×	3×ER16		3×ER16
	钻孔直径	mm	×	×	φ10		φ10
	螺纹加工（攻丝/板牙）		×	×	M6		M6
	动力头转速	rpm	×	×	5500		5500
	动力头功率	kw	×	×	-		-
背面刀具
①固定刀具	数量×型号		4×ER16	4×ER16	4×ER16		4×ER16
	钻孔直径	mm	φ10	φ10	φ10		φ10
	螺纹加工（攻丝/板牙）		M8	M8	M8		M8
②动力刀具	端面动力数量×型号		4×ER16	3×ER16	4×ER16		3×ER16
	侧面动力刀具		×	2×ER16	×		2×ER16
	钻孔直径	mm	φ10	φ10	φ10		φ10
	螺纹加工（攻丝/板牙）		M6	M6	M6		M6
	动力头转速	rpm	5500	5500		5500	5500
	动力头功率	kw	0.75	0.75		0.75	0.75
机床信息
快速进给速度		m/min	24(X1/Y2/X2/Y1/Z1/Z2)	24(X1/Y2/X2/Y1/Z1/Z2)		24(X1/Y2/X2/Y1/Z1/Z2)	24(X1/Y2/X2/Y1/Z1/Z2)
进给电机功率		kw	1	1		1	1
电源		vac	15	15		15	15
气压装置所需气压		mpa	0.6	0.6		0.6	0.6
机台重量		T	3.2	3.2		3.2.	3.2
机台外形尺寸（长X宽X高）		mm	245013501850	245013501850		245013501850	245013501850
