型号

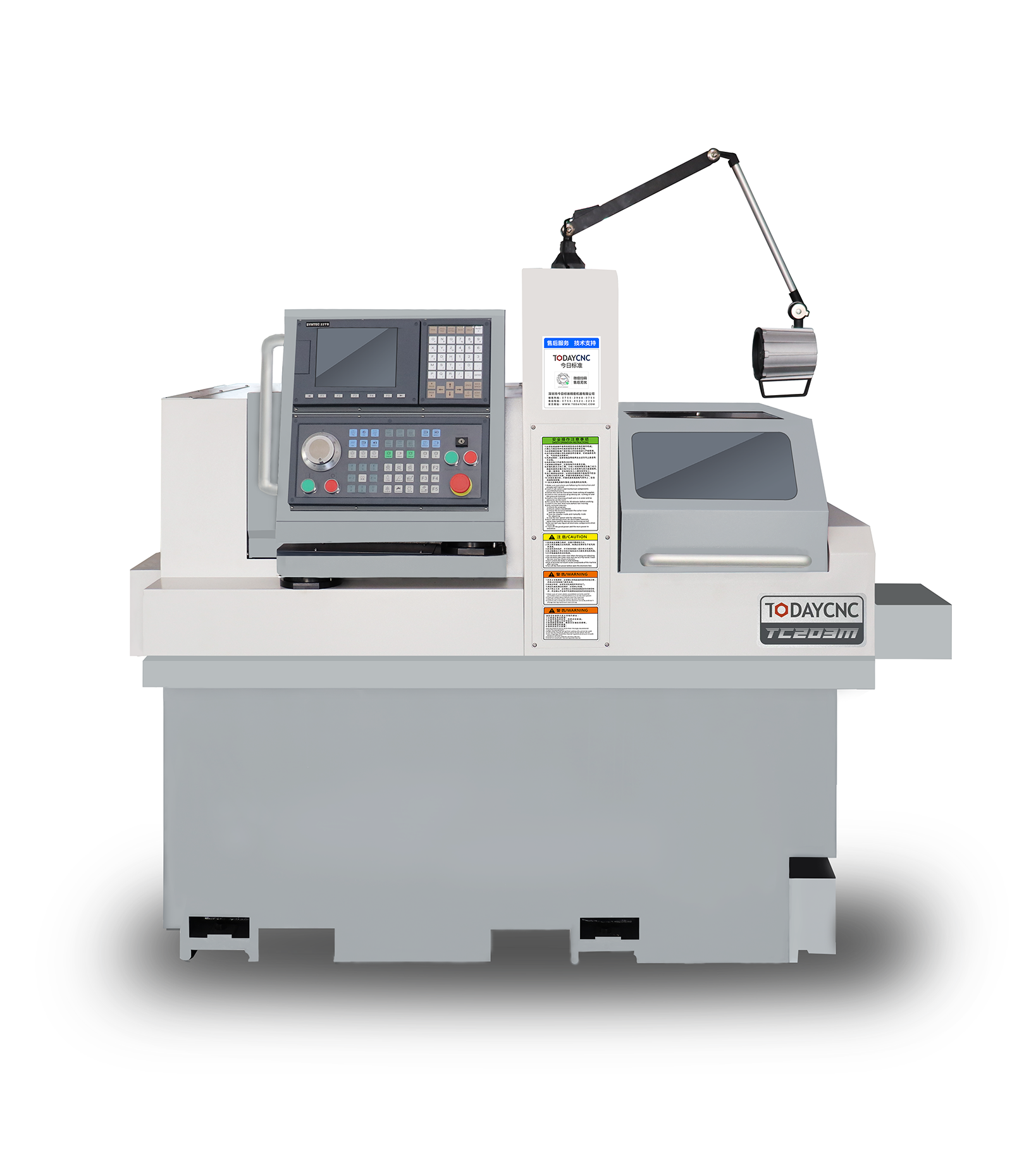

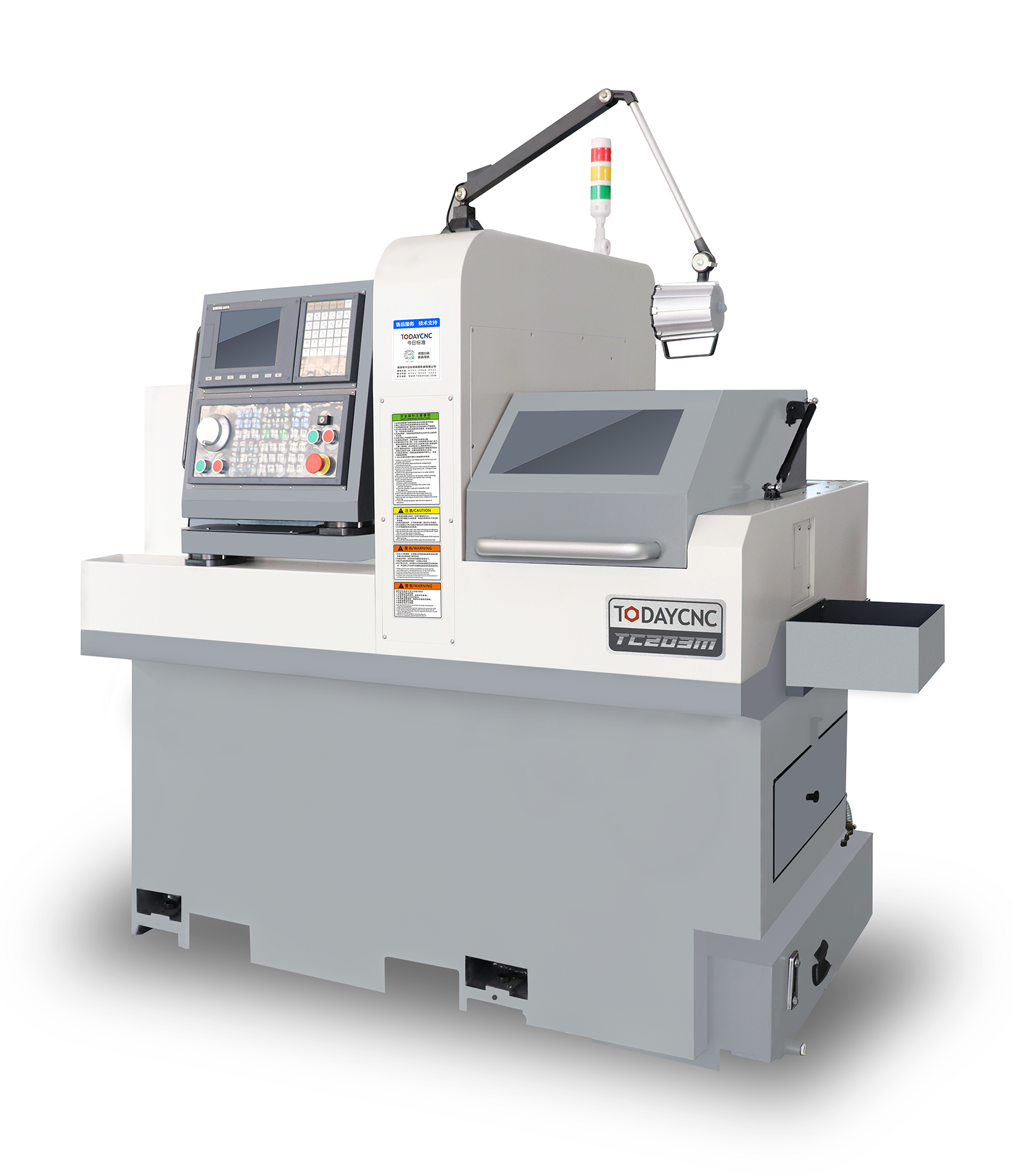

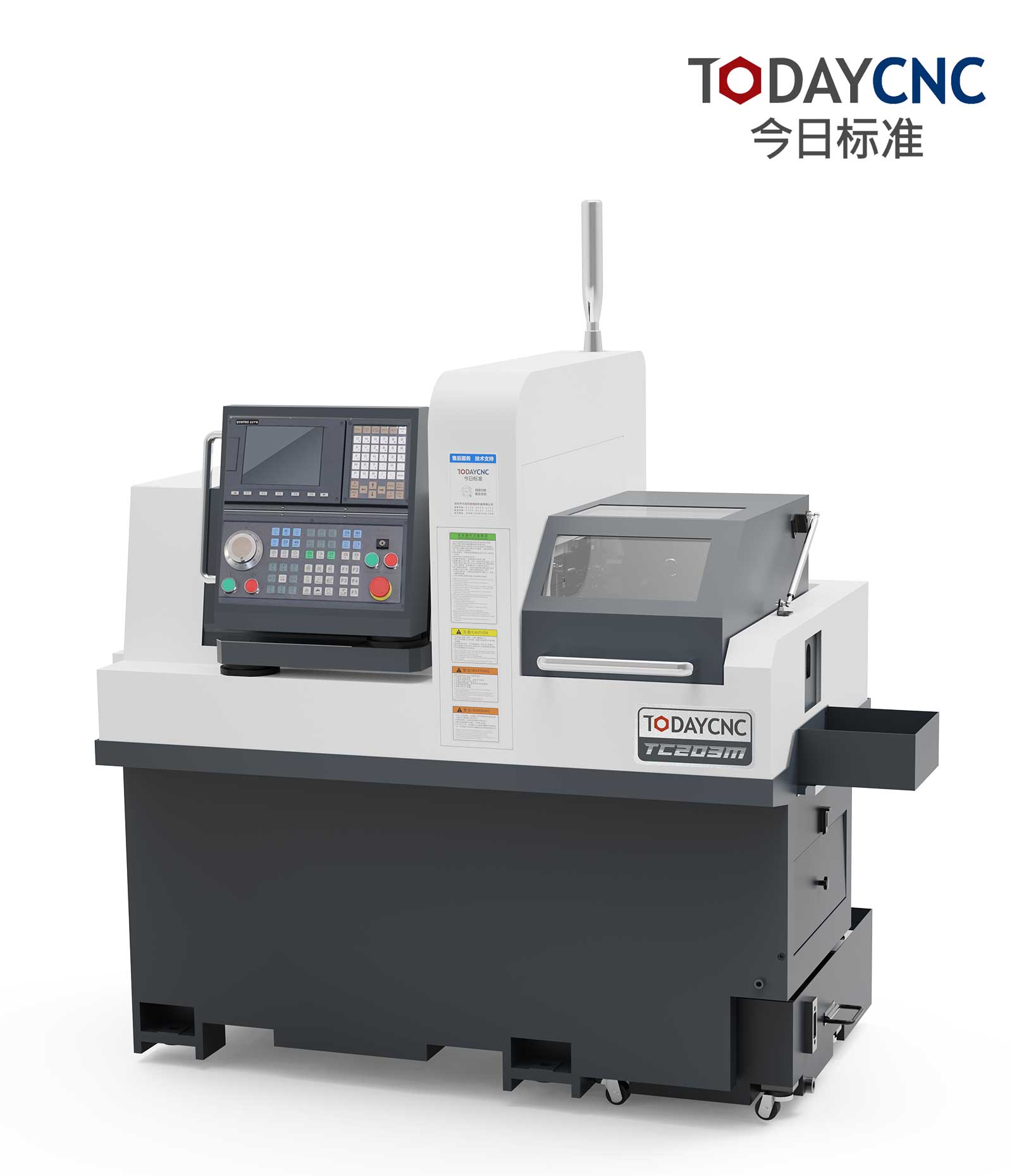

TC203M

3轴，单主轴e

NC系统

SYNTEC 22TB

机床额定功率

kw

8

加工范围

最大加工直径

mm

φ20

最大车削长度（一次加工）有导套

mm

230

最大车削长度（一次加工）无导套

mm

2D

主轴功率

kw

2.9

背轴功率

kw

——

主轴最大通孔直径

mm

φ23

主/背轴转速

rpm

6000/--

背轴最大夹持直径

mm

——

背轴最大通孔直径

mm

——

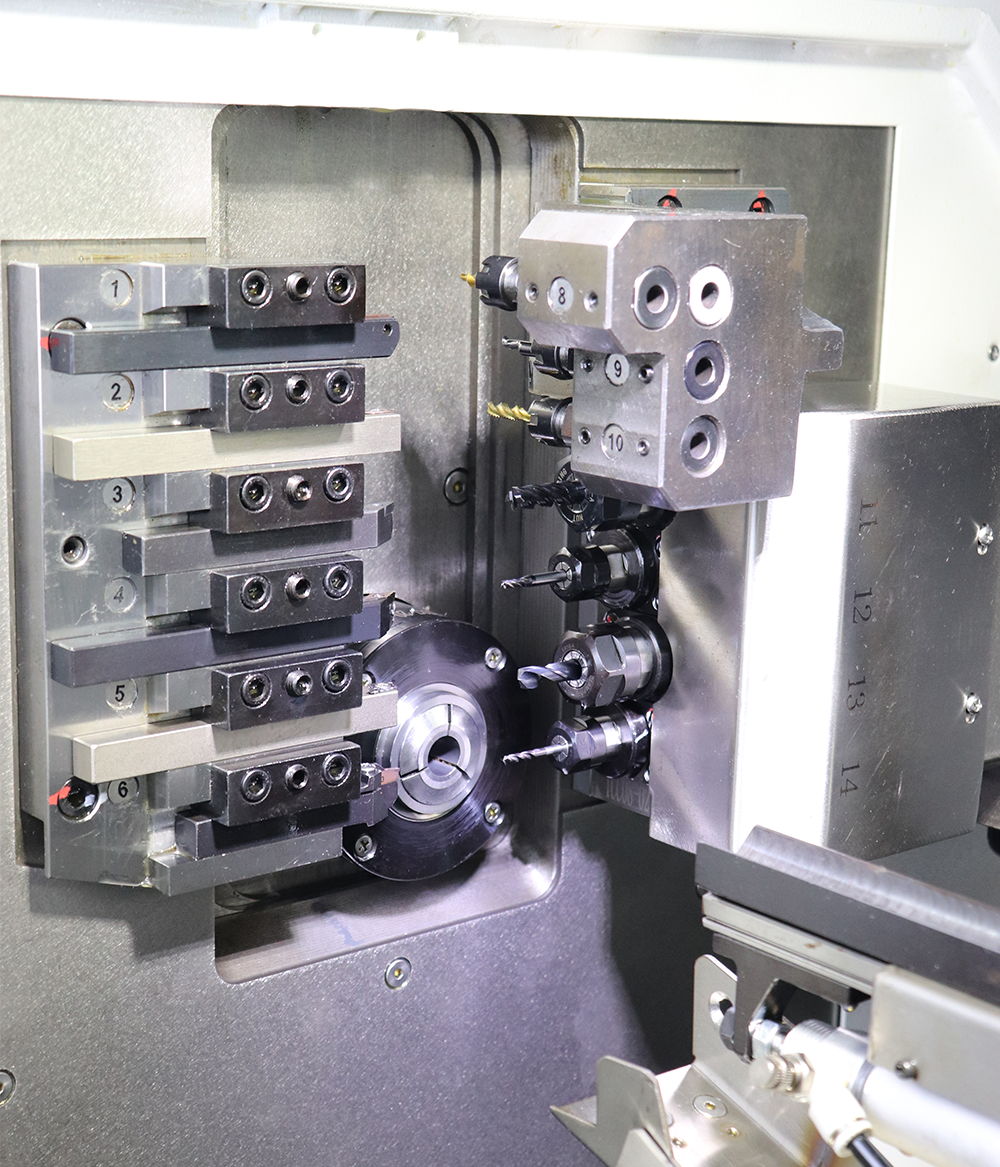

最大刀具安装数量

14

车削刀具

数量✖型号

mm

6✖▢12

侧铣刀具

侧面动力刀具

mm

2✖ER16-2✖ER11

钻孔直径

mm

φ10

螺纹加工（攻丝/板牙）

mm

M6

动力头转速

rpm

5500

动力头功率

kw

0.75

端面刀具

固定刀具

数量✖型号

mm

4✖ER11

钻孔直径

mm

φ7

螺纹加工（攻丝/板牙）

mm

M6

动力刀具

数量✖型号

mm

——

钻孔直径

mm

——

螺纹加工（攻丝/板牙）

——

动力头转速

mm

——

动力头功率

kw

——

背面刀具

固定刀具

数量✖型号

mm

——

钻孔直径

mm

——

螺纹加工（攻丝/板牙）

mm

——

端面动力刀具

mm

——

侧面动力刀具

mm

——

钻孔直径

mm

——

螺纹加工（攻丝/板牙）

mm

——

动力头转速

mm

——

动力头功率

kw

——

快速进给速度

m/min

24(X/Z/Y)

进给电机功率

kw

1.1

电源容量

kva

7.5KVA

气压装置 所需气压

mpa

0.6

机台重量

kg

1600

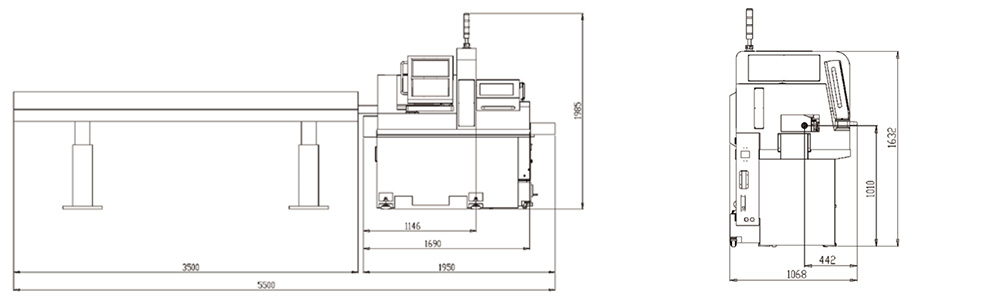

机台外形尺寸（长X宽X高）

mm

1950*1070*1650
