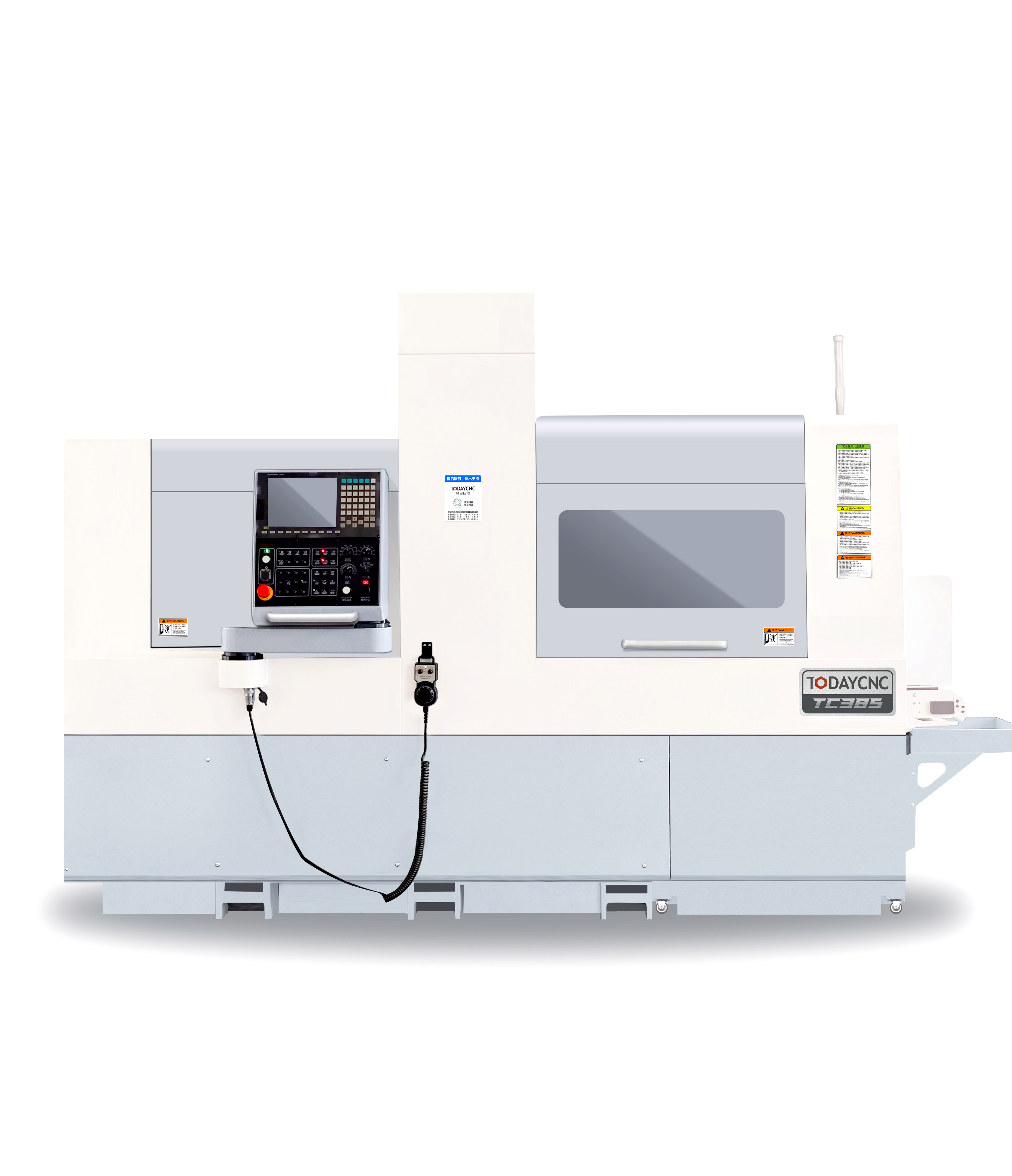

双主轴走心机TC385

各轴导轨采用30型P级滚柱导轨,32型双螺母C3级丝杆。本机内藏式电主轴,液压夹紧,确保高强度加工。

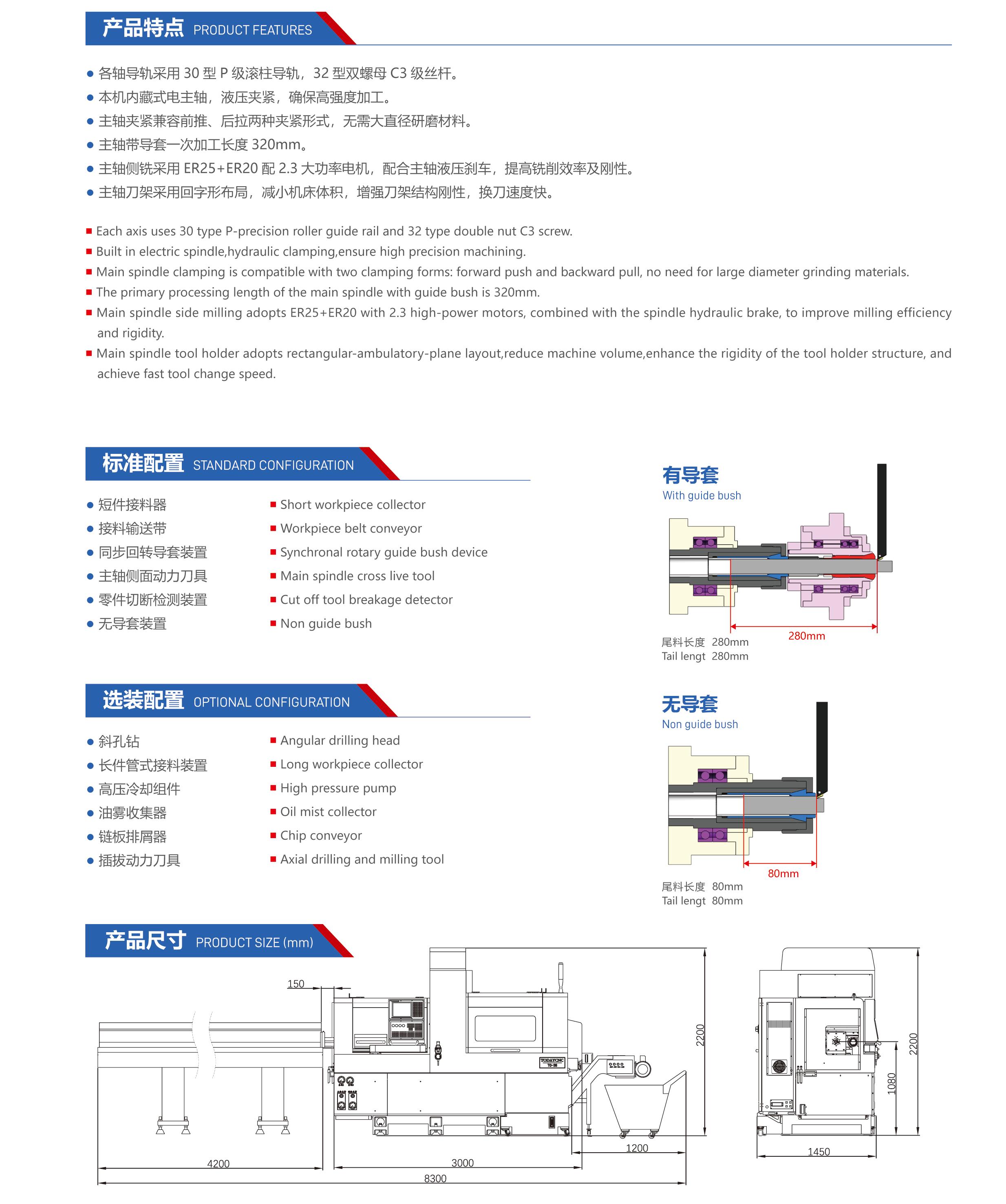

产品优势:
1、主轴夹紧兼容前推、后拉两种夹紧形式,无需大直径研磨材料。
2、主轴带导套一次加工长度320mm。
3、主轴侧铣采用ER25+ER20配2.3大功率电机,配合主轴液压刹车,提高铣削效率及刚性。

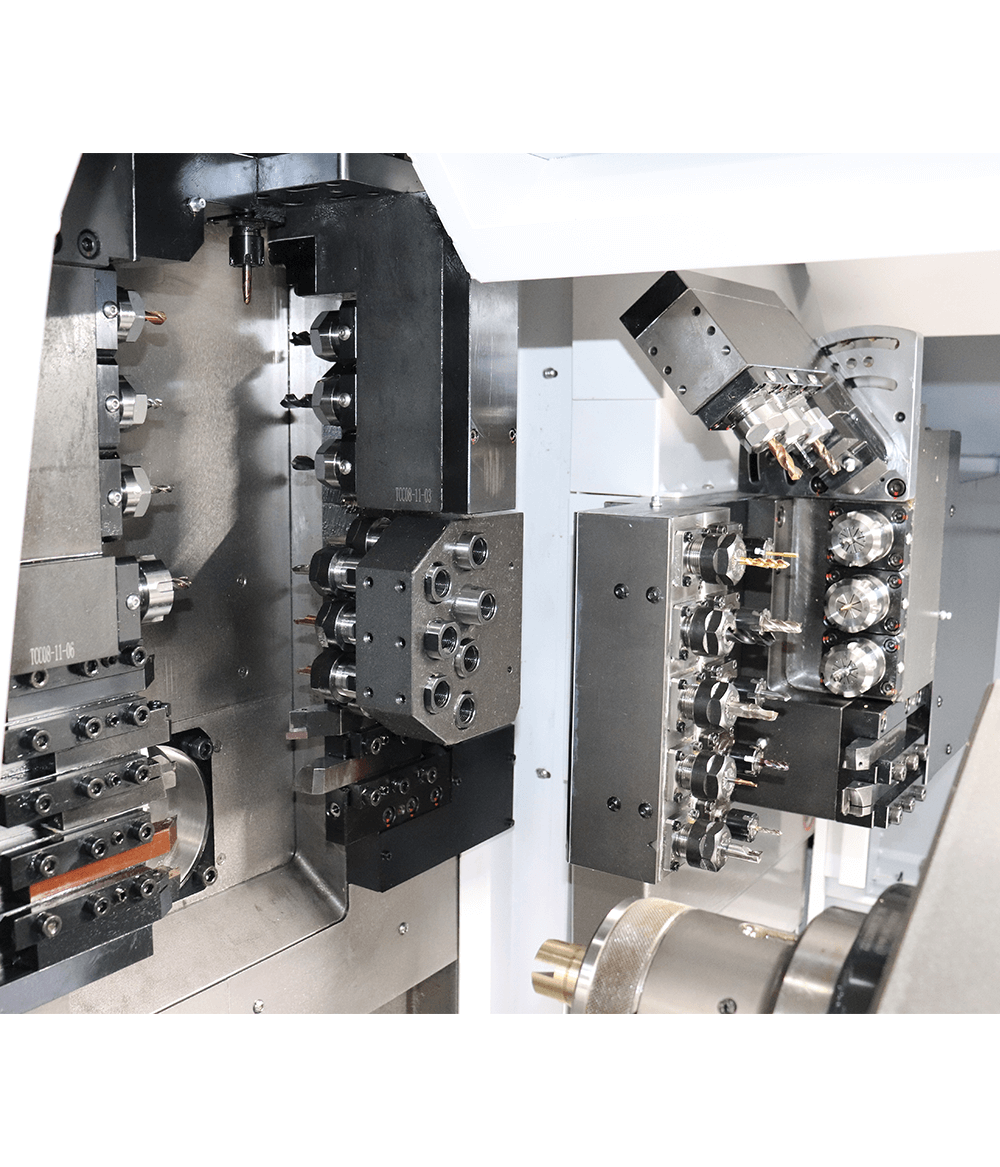

4、主轴刀架采用回字形布局,减小机床体积,增强刀架结构刚性,换刀速度快。
  • 产品介绍
  • 详细参数

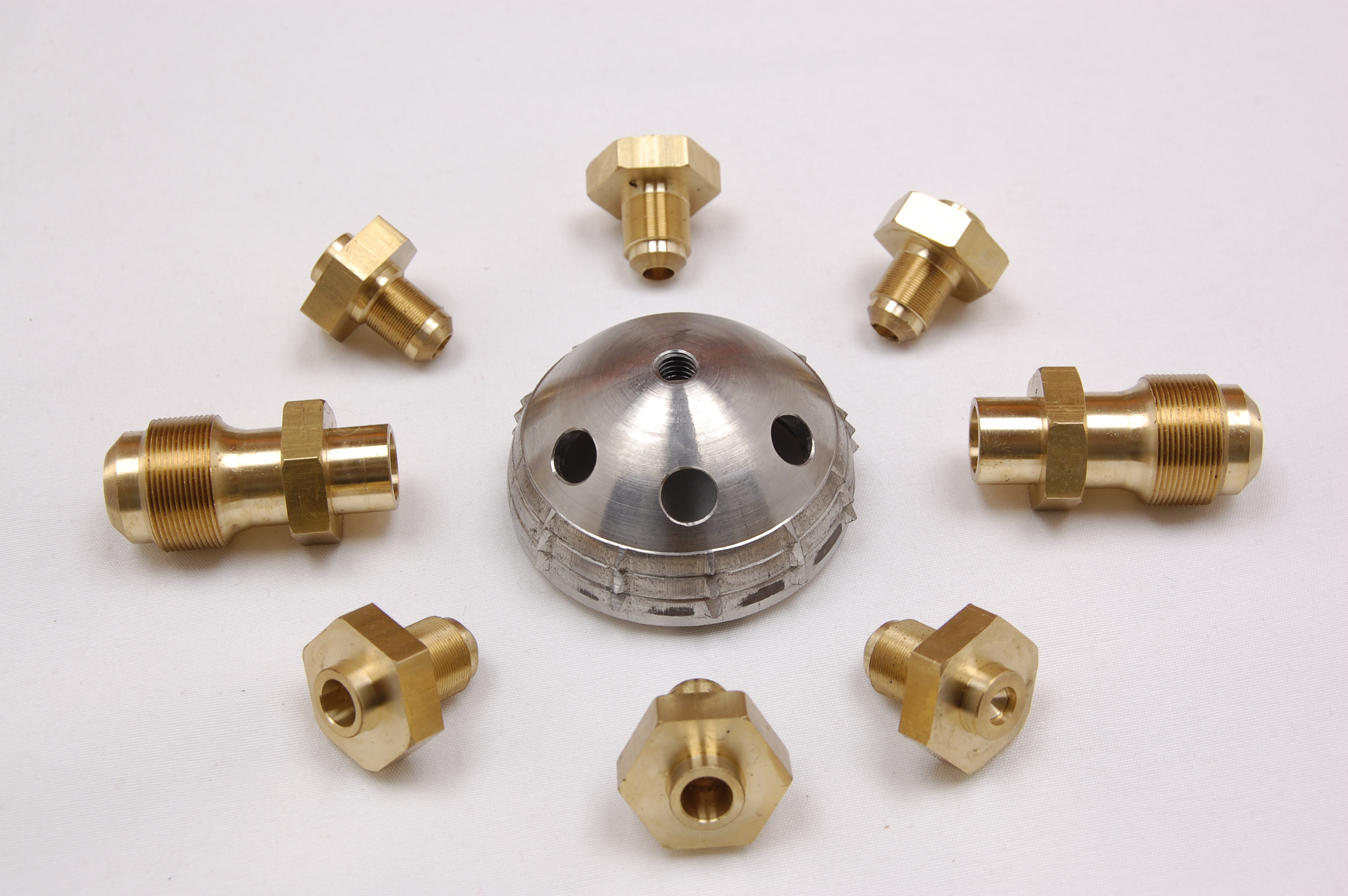

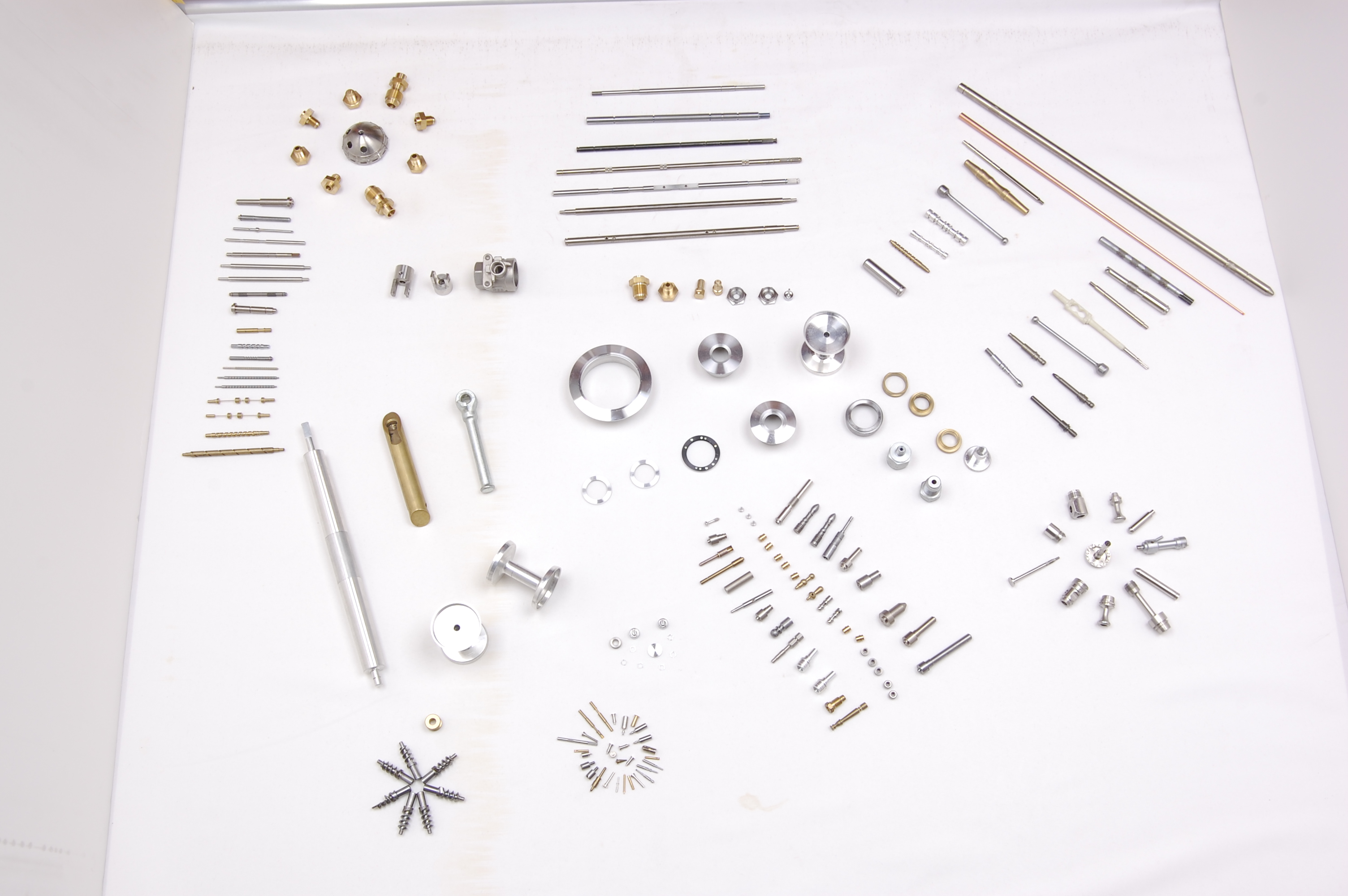

  • 加工案例
  • 售后服务

型号 TC385-1 TC385-2
5轴,双主轴 5轴,双主轴
NC系统 SYNTEC 220TB SYNTEC 220TB
机床额定功率 kw 25 25
加工范围
最大加工直径 mm φ38 φ38
最大车削长度(一次加工)有导套
mm 320 320
最大车削长度(一次加工)无导套
mm 85 85
主轴功率 kw 10 10
背轴功率 kw 10 10
主轴最大通孔直径 mm φ42 φ42
主/背轴转速 rpm 6000 6000
背轴最大夹持直径 mm φ38 φ38
背轴最大通孔直径 mm φ42 φ42
最大刀具安装数量 25 25

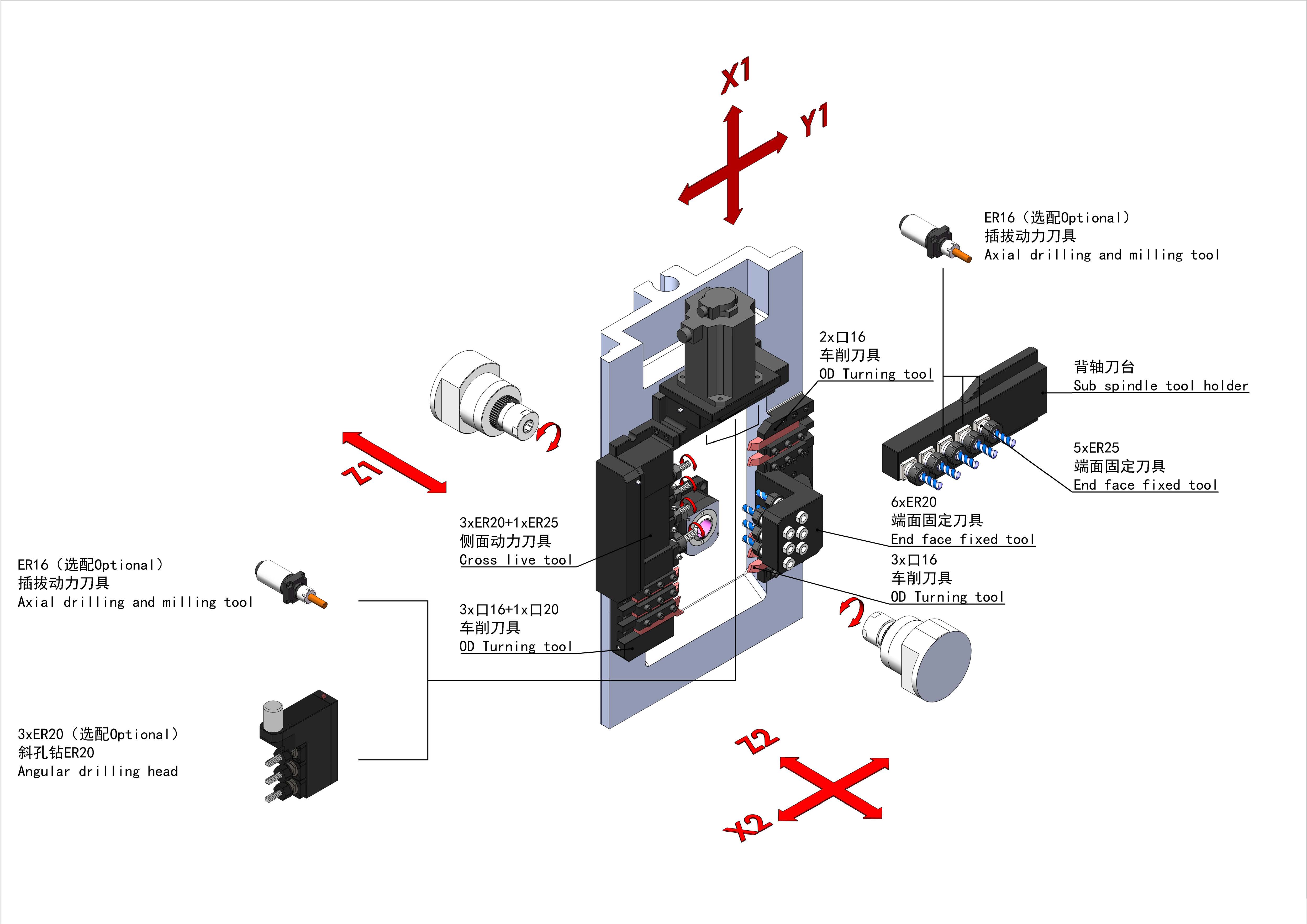

主轴刀具
①车削刀具 数量型号 6✖▢16+3✖▢20 6✖▢16+3✖▢20
②侧面动力刀具
数量型号 3ER20+1ER25 3ER20+1ER25
钻孔直径 mm φ16 φ16
螺纹加工(攻丝/板牙) M8 M8
动力头转速 rpm 5000 5000
动力头功率 kw 2.3 2.3
③端面固定刀具
数量型号 7ER20 7ER20
钻孔直径 mm φ13 φ13
螺纹加工(攻丝/板牙) M10 M10
④斜孔钻 mm —— ——
⑤插拔动力刀具 mm —— ——
背轴刀具
①端面固定刀具
数量型号 mm 5ER25 3ER25
钻孔直径 mm φ16 φ16
螺纹加工(攻丝/板牙) M10 M10
②插拔动力刀具 —— 2ER16
快速进给速度 m/min 18(X1)24(X2/Y1/Z1/Z2) 18(X1)24(X2/Y1/Z1/Z2)
进给电机功率 kw 1.7 1.7
电源容量 kva 25 25
气压装置  所需气压 mpa 0.6 0.6
机台重量 kg 4800 4800
机台外形尺寸(长X宽X高) mm 3000*1450*2200 3000*1450*2200
