双主轴走心机TC325M

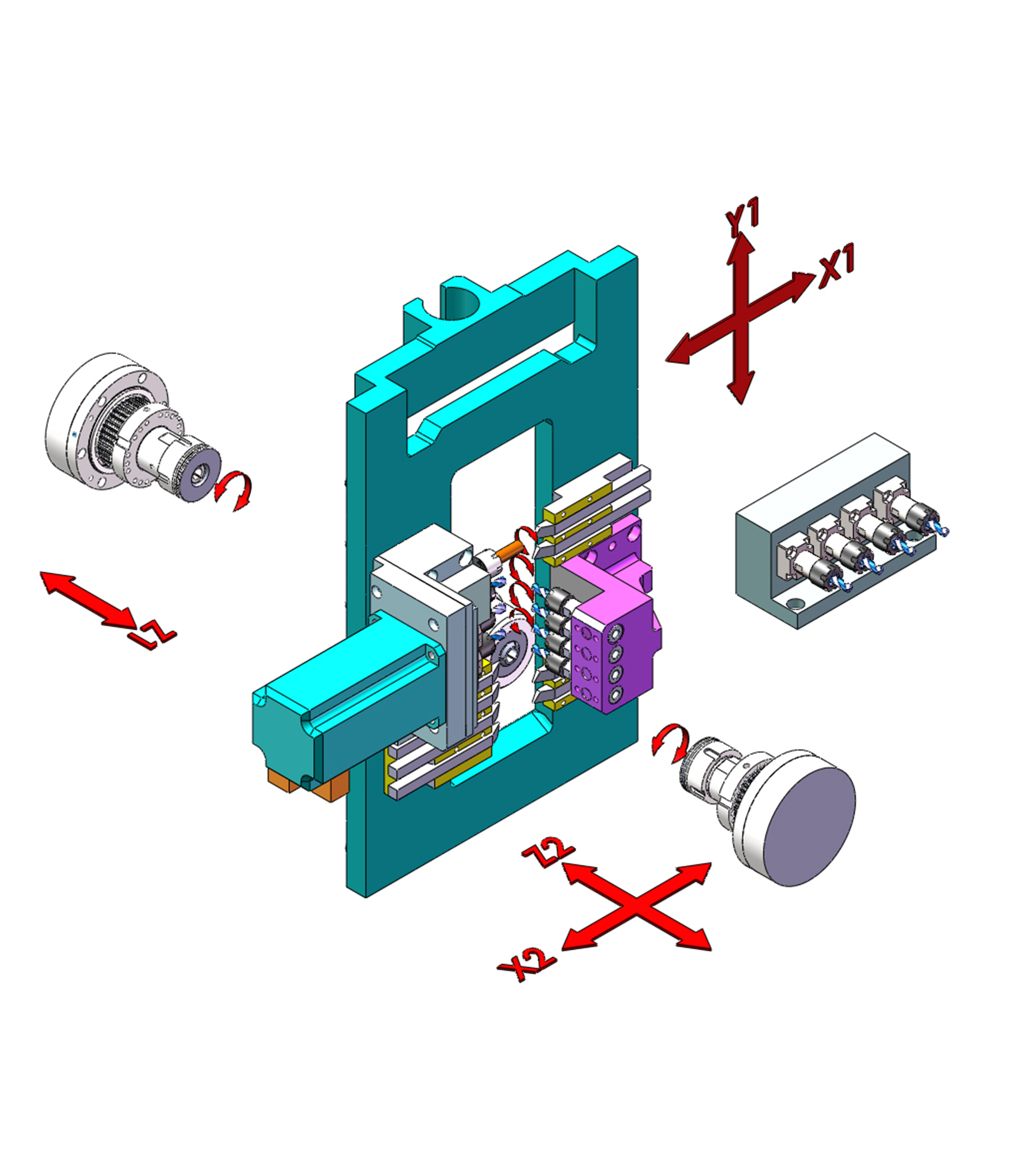

各轴配用进口高精密直线导轨、滚珠丝杆及精密轴承。采用同步导套结构,实现高速、高精度加工。【M】选用机械主轴

产品优势:
1、有导套与无导套灵活切换,满足不同加工工艺要求。
2、关键部件含气密封结构,防油防渣,提高使用寿命及稳定性。
3、选用大扭矩电机,高刚性大强度各轴滑台及刀具安装座,满足大切削量,加工效率高。
4、高扩展性,刀具数量配置根据工艺搭配,性价比高。
5、可配备多支ER20大刀具,提升加工范围。
  • 产品介绍
  • 详细参数

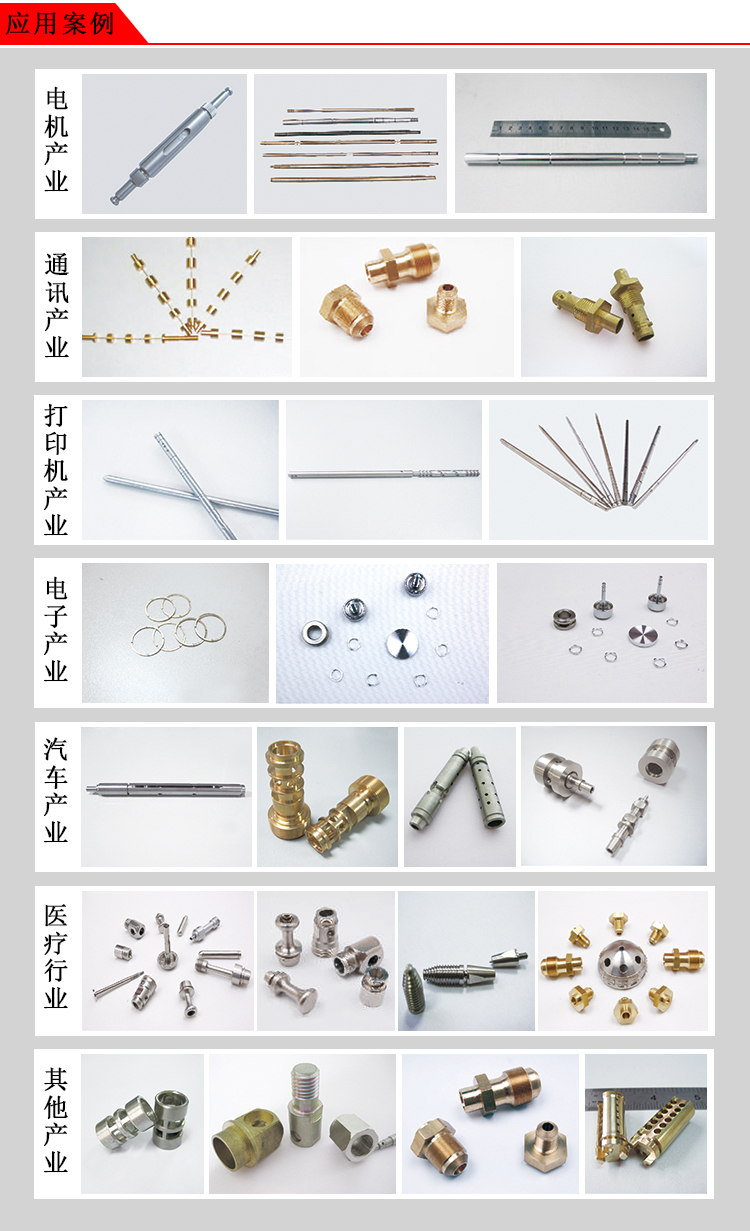

  • 加工案例
  • 售后服务

技术参数TC325

名称

型号或规格

主要参数:

1

标准NC控制系统

台湾新代

2

最大加工直径(D

Φ32

3

最大加工长度(1次装夹Maximum machining

310mm

4

主轴贯通孔直径

Φ32.6

5

主轴旋转速度

606000rpm

6

旋转刀具最大刀具直径

Φ13

7

旋转刀具最大转速

5500rpm

8

背轴最大夹头直径

Φ32

9

背轴端面最大钻孔直径

Φ13

10

背轴旋转速度

606000rpm

刀具安装数量

11

排刀车削刀具

6

12

旋转刀具

4*ER16(3*ER16+1*ER20)

13

背主轴钻孔刀具

4

刀具尺寸

14

刀具(车刀)

16*16

夹头、导套(定制)

15

侧面旋转刀具夹头

3ER16*1ER20

16

钻孔套筒夹头

ER20

快速进给速度

17

X

18m/min

18

Y

24m/min

19

Z

24m/min

20

X2

24m/min

21

Z2

24m/min

电机

22

主轴电机

4.4KW

23

旋转刀具用电机

0.75KW

24

背轴电机

2.9KW

25

轴电机

0.75KW

26

电源容量The power capacity

16KVA

27

气压装置 所需气压

0.6MPa

28

机台重量

3700Kg

29

外形尺寸(长XX高)

2400X1400X1800(mm)

主要标准附件

30

集中润滑装置

/

31

动力刀具

3ER16+1ER20+端面3ER16

32

照明灯

24V

33

电柜风冷系统

/

34

自动短件+长件接料器

/

35

同步旋转导套装置

/

机床颜色以甲方提供的色标为准,床身为深灰色,钣金为浅灰色。
